Máy Bọc Màng Co Hộp Khăn Giấy Rút: Chọn Máy Cho Nhiều Cỡ Hộp

Máy bọc màng co hộp khăn giấy rút nên được chọn theo cả cỡ hộp lớn nhất, cỡ nhỏ nhất, sản lượng từng mã và số lần đổi cỡ trong một ca, thay vì chỉ dựa vào tốc độ tối đa của máy. Đây là nhóm sản phẩm tưởng đơn giản vì phần lớn đều có dạng hộp chữ nhật, nhưng thực tế hộp giấy khá mềm, nhẹ và thường có nhiều kích thước khác nhau trong cùng một dòng sản phẩm.

Một model chạy rất tốt hộp lớn chưa chắc cấp ổn định hộp nhỏ. Ngược lại, máy phù hợp bọc từng hộp có thể không đủ vùng hàn hoặc cửa buồng khi doanh nghiệp muốn chuyển sang bọc lốc 4–6 hộp. Nếu chỉ mang một mã bán chạy nhất đi thử máy, xưởng dễ phát hiện giới hạn này sau khi đã đầu tư.

Với khăn giấy rút, tiêu chí thành phẩm cũng không chỉ là màng co kín. Hộp sau co phải giữ được mặt phẳng, vùng miệng rút không bị lõm vào, các góc không bị móp và đường hàn nằm ở vị trí chấp nhận được. Do đó, việc chạy thử bằng hộp thật đã có đầy đủ ruột khăn là bước nên thực hiện trước khi quyết định cấu hình.

Xác định nhu cầu trước khi chọn máy bọc màng co hộp khăn giấy rút

Trước khi tìm model, doanh nghiệp cần xác định rõ máy dùng để bọc đơn từng hộp, bọc lốc nhiều hộp hay phải làm được cả hai. Quyết định này ảnh hưởng trực tiếp đến kích thước vùng hàn, cửa buồng co, loại màng và tải trọng băng tải cần thiết.

Nếu dây chuyền hiện tại đã có máy đóng hộp, máy co màng có thể được bố trí ở cuối line để nhận sản phẩm liên tục. Khi đó, tốc độ giữa các công đoạn và chiều cao băng tải cần tương thích. Nếu máy hoạt động như một công đoạn độc lập, doanh nghiệp có thể chấp nhận người vận hành cấp hộp thủ công và ưu tiên khả năng đổi mã nhanh hơn tốc độ cực đại.

Trước khi trao đổi với nhà cung cấp, nên chuẩn bị một bảng tối thiểu gồm:

• Kích thước dài × rộng × cao của tất cả mã hộp.
• Kích thước của hộp lớn nhất và nhỏ nhất.
• Sản lượng mỗi ca của từng mã.
• Số lần đổi cỡ trung bình trong ngày.
• Kiểu đóng gói đơn hoặc lốc.
• Loại màng đang dùng hoặc dự kiến sử dụng.
• Yêu cầu ngoại quan của hàng bán lẻ.

Ví dụ, một xưởng có năm cỡ hộp nhưng 80% sản lượng tập trung ở hai cỡ cố định có thể ưu tiên máy tự động và lưu recipe cho hai mã chính. Ngược lại, xưởng chạy tương đối đều cả năm cỡ, đổi sản phẩm nhiều lần mỗi ngày cần coi thời gian changeover là tiêu chí quan trọng ngang với tốc độ.

Một máy có tốc độ rất cao ở một mã hộp nhưng mất nhiều thời gian căn chỉnh mỗi lần đổi cỡ có thể cho sản lượng thực tế thấp hơn máy chậm hơn nhưng chuyển mã nhanh. Nội dung chi tiết hơn có trong bài viết về máy bọc màng co hộp giấy.

Đặc điểm hộp khăn giấy rút ảnh hưởng thế nào đến việc chọn máy?

Hộp khăn giấy rút thường được làm từ carton giấy tương đối mỏng, còn khả năng giữ dáng phụ thuộc một phần đáng kể vào chồng khăn bên trong. Vì vậy, hộp phản ứng với lực co khác hộp carton cứng hoặc sản phẩm đặc.

Nếu màng quá chật hoặc shrink force lớn, hai mặt rộng của hộp có thể bị kéo lõm nhẹ. Trên sản phẩm có cửa rút khăn được bế sẵn hoặc có vùng nhựa ở miệng rút, khu vực này càng dễ biến dạng vì kết cấu mặt hộp không còn đồng nhất.

Một đặc điểm khác là hộp khá nhẹ. Khi băng tải tăng tốc hoặc sản phẩm chuyển từ máy hàn sang buồng co, hộp có thể trượt, xoay hoặc mất hướng nếu guide không phù hợp. Điều này ảnh hưởng trực tiếp tới vị trí đường hàn và độ đồng đều của màng.

Kinh nghiệm khi chạy hộp giấy nhẹ cho thấy cần phân biệt hai lỗi. Nếu hộp bị lõm đều ở hai mặt lớn, cần ưu tiên kiểm tra khổ màng, lực co và tải nhiệt. Nếu chỉ một góc bị móp hoặc sản phẩm xoay trước khi vào buồng, cần xem lại cơ cấu dẫn hướng và chuyển tiếp băng tải trước khi chỉnh nhiệt. Phần này liên quan đến tối ưu năng suất máy co màng, nên đối chiếu khi triển khai thực tế.

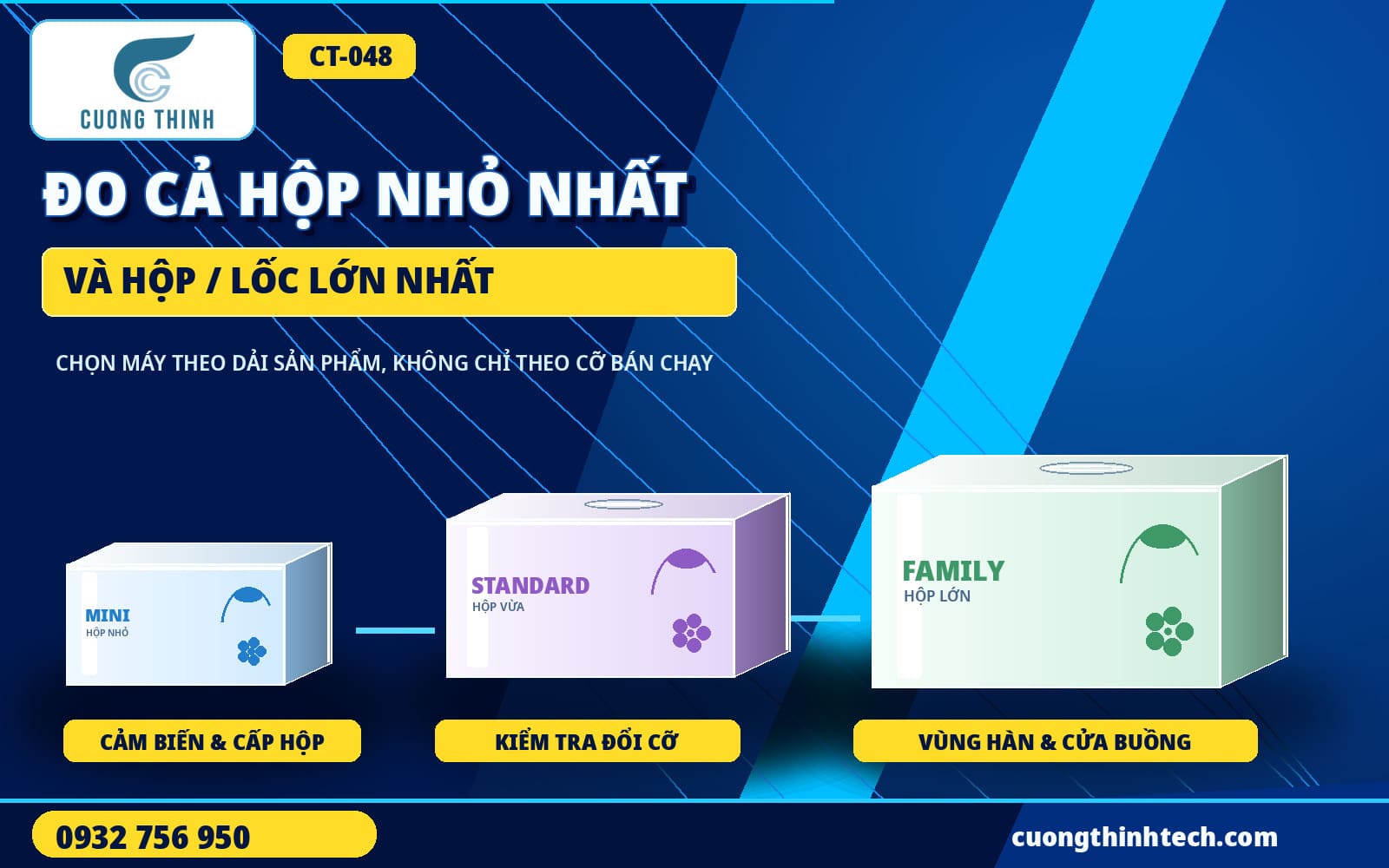

Chọn máy theo cả hộp lớn nhất và hộp nhỏ nhất

Khi đọc catalogue, doanh nghiệp thường chú ý “maximum pack size”, nhưng với xưởng nhiều cỡ, giới hạn dưới cũng quan trọng không kém. Máy phải đủ lớn cho sản phẩm lớn nhất nhưng vẫn cảm biến và cấp ổn định sản phẩm nhỏ nhất.

Kiểm tra vùng hàn với hộp hoặc lốc lớn nhất

Với máy hàn chữ L, kích thước thanh hàn phải đủ bao quanh gói hàng cộng phần màng cần thiết để tạo túi. Không nên lấy đúng kích thước hộp rồi so ngang với chiều dài dao vì thực tế còn phải có khoảng film dư và không gian vận hành.

Ví dụ, SMIPACK FP6000CS được hãng công bố thanh hàn 640 × 510 mm và chiều cao gói tối đa 200 mm. Đây là thông số của riêng model đó, nhưng minh họa rõ cách cần đối chiếu: không chỉ xem chiều dài và chiều rộng mà còn phải kiểm tra chiều cao gói.

Nếu doanh nghiệp có nhu cầu bọc lốc, kích thước cần kiểm tra là lốc hoàn chỉnh, không phải từng hộp đơn. Một lốc 2 × 3 hộp có thể vượt vùng hàn dù từng hộp riêng lẻ rất nhỏ.

Kiểm tra cửa buồng co

Sau khi qua dao hàn, gói hàng phải đi qua cửa tunnel với khoảng hở đủ để không va vào thành buồng hoặc rèm quá mạnh.

Khi kiểm tra, nên dùng kích thước lốc lớn nhất và cộng cả phần film chưa co đang phồng nhẹ trước khi vào buồng. Không nên chỉ lấy chiều cao hộp giấy để so.

Buồng T450 của SMIPACK, chẳng hạn, được công bố chiều cao gói tối đa 230 mm và tốc độ băng 2–14,5 m/phút. Các số này chỉ có ý nghĩa đối với đúng model, nhưng cho thấy cửa buồng và phạm vi tốc độ là hai thông số độc lập cần xem cùng nhau.

Kiểm tra hộp nhỏ nhất

Một máy chạy được gói lớn không đồng nghĩa hộp nhỏ sẽ được phát hiện và chuyển tải ổn định.

Với mã nhỏ, cần thử:

• Cảm biến có nhận hộp ổn định không.
• Khoảng cách giữa hai hộp có được kiểm soát không.
• Hộp có trượt dưới thanh dẫn không.
• Dao có cắt đúng chiều dài túi không.
• Hộp nhẹ có xoay khi chuyển băng không.

Đây là phần rất khó suy ra chỉ từ catalogue. Cách tốt nhất là mang chính mã nhỏ nhất tới chạy thử. Để đối chiếu với điều kiện xưởng, có thể tham khảo cách chọn độ dày màng co.

Chọn bán tự động hay tự động theo sản lượng và số lần đổi cỡ

Máy bán tự động không phải lúc nào cũng là phương án “thấp hơn” máy tự động. Với xưởng nhiều mã và sản lượng mỗi mã không quá lớn, khả năng người vận hành căn trực tiếp sản phẩm có thể giúp đổi cỡ nhanh hơn.

Khi máy bán tự động hợp lý hơn

Máy bán tự động đáng cân nhắc khi sản lượng thấp đến trung bình, đổi mã thường xuyên và mỗi đợt chạy không kéo dài nhiều giờ. Người vận hành chủ động đưa hộp vào vùng hàn nên việc chuyển từ hộp dài sang hộp ngắn thường ít phụ thuộc hệ thống cấp liệu phức tạp.

Cấu hình L-sealer kết hợp tunnel cũng cho phép kiểm soát riêng quá trình hàn và co. Manual Eastey cho thấy tốc độ conveyor, nhiệt tunnel và blower speed đều là các biến phải tinh chỉnh theo kích thước gói và loại film.

Khi máy tự động bắt đầu có lợi

Máy tự động phù hợp hơn khi sản lượng theo ca đủ lớn, hộp được cấp liên tục từ dây chuyền phía trước và một số cỡ chính chiếm phần lớn thời gian sản xuất.

Một lợi thế quan trọng của các máy tự động tốt không chỉ là tốc độ mà là khả năng lưu chương trình. SMIPACK FP6000CS cho phép lưu tới 50 chương trình vận hành, điều khiển chiều cao dao hàn và chạy cả single pack lẫn multipack. PAC Machinery cũng công bố Clamco 6800CS có bộ nhớ 50 chương trình và thiết kế quick changeover, cho phép gọi lại các thiết lập sản phẩm đã lưu thay vì căn lại từ đầu.

Điều này đặc biệt có giá trị với khăn giấy vì các mã thường quay lại nhiều lần trong tuần.

Khi chưa nên tự động hóa cao

Nếu sản lượng thấp, đơn hàng mùa vụ hoặc mỗi ngày chạy nhiều mã với số lượng nhỏ, phần thời gian tiết kiệm nhờ tốc độ máy có thể không đủ bù thời gian chỉnh cỡ và chi phí đầu tư. Nội dung chi tiết hơn có trong bài viết về khi nào nên đầu tư máy đóng gói màng co công nghiệp.

Doanh nghiệp nên tính năng suất theo cả ca:

Năng suất thực = sản phẩm đạt / tổng thời gian chạy + đổi mã + xử lý lỗi

chứ không chỉ lấy tốc độ tối đa trong catalogue nhân số giờ.

Đánh giá khả năng đổi cỡ trước khi mua máy

Với hộp khăn giấy nhiều kích thước, changeover nên được kiểm tra trực tiếp trong buổi demo. Đây là dữ liệu có giá trị hơn câu trả lời chung “máy chỉnh được nhiều size”.

Tùy cấu hình, khi đổi cỡ có thể phải chỉnh:

• Khung hoặc bàn dẫn film.
• Vị trí guide sản phẩm.
• Chiều cao dao hàn.
• Cảm biến.
• Chiều dài túi.
• Khổ cuộn màng.
• Tốc độ conveyor.
• Nhiệt hoặc airflow.

Không phải lần đổi cỡ nào cũng cần chỉnh tất cả các mục trên. Một máy được thiết kế tốt có thể lưu nhiều thông số, trong khi những phần cơ khí vẫn cần thao tác tay.

Trong buổi chạy thử, nên bấm giờ từ thời điểm sản phẩm cuối của mã A ra khỏi máy đến khi mã B tạo được thành phẩm đạt liên tục. Đây mới là “thời gian đổi mã thực tế”.

Sau khi máy đưa vào xưởng, nên lưu recipe cho từng kích thước hộp và gom kế hoạch sản xuất theo nhóm cỡ gần nhau. Chuyển từ hộp nhỏ sang hộp trung bình rồi hộp lớn thường giảm lượng điều chỉnh hơn việc nhảy liên tục giữa hai đầu dải kích thước. Phần này liên quan đến hướng dẫn lắp đặt máy bọc màng co tự động cắt chữ L, nên đối chiếu khi triển khai thực tế.

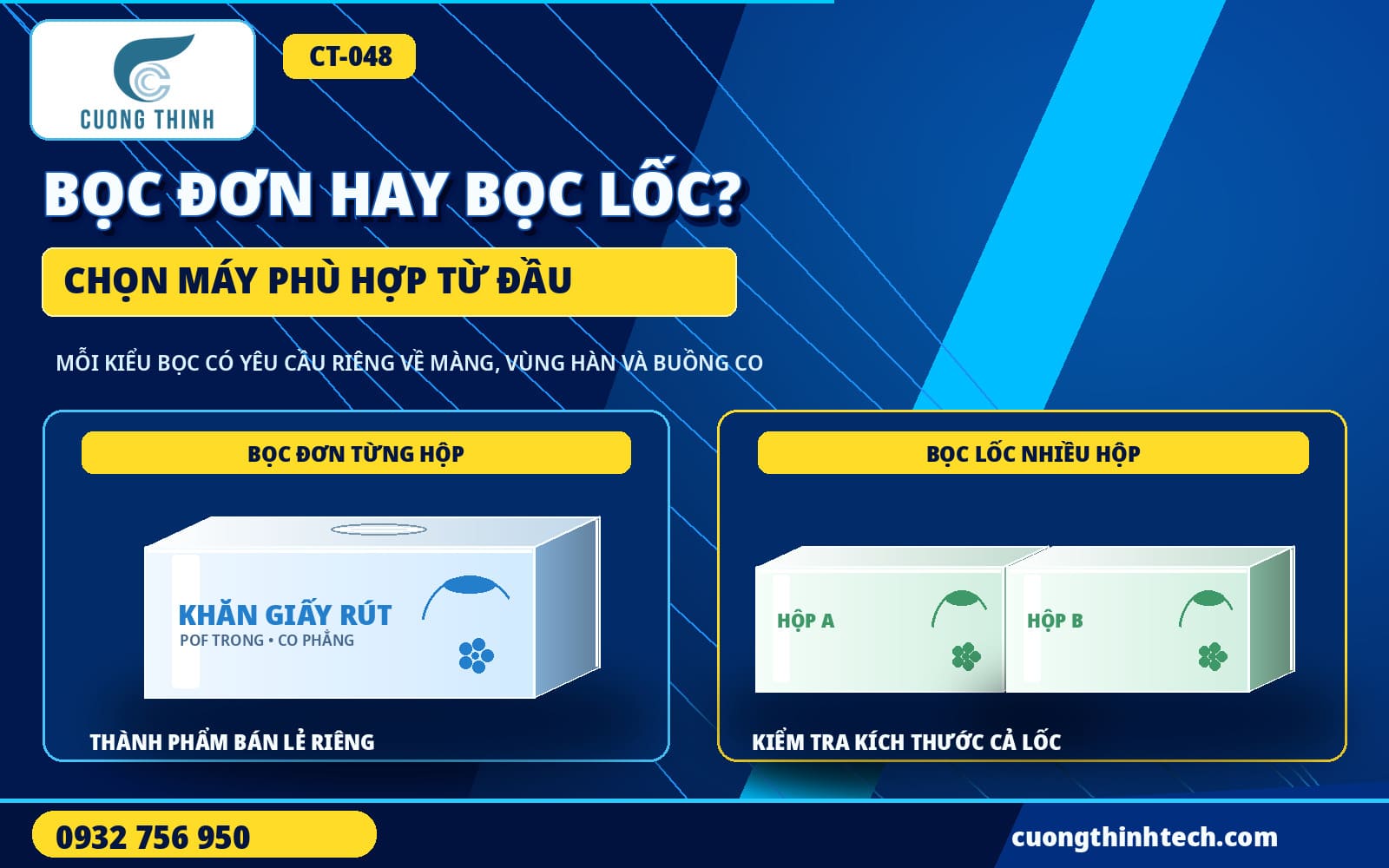

Chọn máy theo loại màng và nhu cầu bọc đơn hay bọc lốc

Quyết định bọc đơn hay lốc nên được xác định trước khi chọn máy vì nó ảnh hưởng cả vùng hàn lẫn tunnel.

Với hộp bán lẻ riêng lẻ, POF gập đôi thường là vật liệu đáng cân nhắc khi cần độ trong và ngoại quan gọn. Máy hàn chữ L hoặc automatic L-sealer là cấu hình phổ biến cho dạng single pack.

Khi bọc lốc nhiều hộp, tải trọng và kích thước tăng đáng kể. POF vẫn có thể phù hợp cho một số lốc nhẹ, trong khi PE thường được cân nhắc trong các ứng dụng bundling cần độ bền cụm cao hơn. Lúc này máy phải có dao hàn và tunnel phù hợp với vật liệu dự kiến.

Không nên mặc định một máy dùng được tất cả POF, PVC và PE. Một số model có khả năng đó nhưng phải được nhà sản xuất xác nhận. Ví dụ, SMIPACK T450 công bố dùng được PVC, polyolefin và polyethylene tới giới hạn độ dày cụ thể của model; FP6000CS lại nêu POF và PE, trong đó PE cần tùy chọn sealing bar phù hợp.

Do đó, khi yêu cầu báo máy, doanh nghiệp nên nói rõ ngay: “bọc hộp đơn bằng POF, có thêm nhu cầu lốc bằng PE” thay vì chỉ nói “máy bọc khăn giấy”.

Kiểm tra nguồn điện, khí nén và mặt bằng trước khi chốt máy

Máy phù hợp sản phẩm nhưng không phù hợp hạ tầng xưởng vẫn có thể làm dự án phát sinh chi phí lớn.

Nguồn điện phải đối chiếu đúng nameplate/model. Không suy từ ngoại hình máy rằng thiết bị dùng một pha hay ba pha. Ví dụ, FP6000CS được SMIPACK công bố nguồn 220–240 hoặc 380–415 V ba pha tùy cấu hình.

Khí nén cũng phụ thuộc thiết kế. Có máy full-electric không cần khí cho các chuyển động chính, trong khi model khác sử dụng cylinder khí cho dao, ép màng hoặc cấp liệu. Vì vậy, cần hỏi rõ áp suất, lưu lượng và chất lượng khí yêu cầu của đúng model trước khi bố trí compressor.

Về mặt bằng, cần đo tổng chiều dài dây chuyền chứ không chỉ thân máy. Phải tính:

• Băng tải cấp liệu.
• Máy hàn.
• Khoảng nối sang tunnel.
• Buồng co.
• Băng tải ra.
• Vùng thao tác và bảo trì.

Chiều cao conveyor cũng cần khớp với máy đóng hộp phía trước nếu muốn kết nối tự động.

Đặc biệt, khu sản xuất khăn giấy chứa lượng lớn giấy và carton. Buồng co là thiết bị nhiệt, vì vậy vị trí đặt máy cần giữ thông thoáng, tuân thủ khoảng cách và yêu cầu an toàn của nhà sản xuất, tránh để vật liệu dễ cháy tích tụ quanh vùng thoát nhiệt. Để đối chiếu với điều kiện xưởng, có thể tham khảo cách chọn cấu hình máy đóng gói màng co nhiệt.

Những sai lầm thường gặp khi chọn máy bọc hộp khăn giấy

Sai lầm đầu tiên là chỉ chọn theo cỡ bán chạy hiện tại. Khi marketing bổ sung hộp gia đình lớn hơn hoặc hộp mini nhỏ hơn, máy mới bộc lộ giới hạn.

Sai lầm thứ hai là lấy tốc độ tối đa làm năng suất thực tế. SMIPACK cũng lưu ý output công bố có thể thay đổi theo kích thước sản phẩm, cách gom gói và loại film sử dụng. Nếu mỗi ca đổi cỡ sáu lần, thời gian changeover phải được tính vào bài toán.

Sai lầm thứ ba là bỏ qua cỡ nhỏ nhất. Cảm biến, khoảng cách cấp hàng và transfer conveyor có thể hoạt động tốt với hộp dài nhưng kém ổn định khi sản phẩm ngắn và nhẹ.

Sai lầm thứ tư là thử bằng hộp rỗng. Hộp khăn giấy rỗng mềm hơn nhiều so với sản phẩm thật, nên phản ứng với lực co và chuyển động băng tải không đại diện cho sản xuất.

Sai lầm cuối cùng là không chạy thử lốc nhiều hộp dù kế hoạch kinh doanh đã có nhu cầu. Đến khi triển khai mới phát hiện vùng hàn hoặc cửa tunnel không đủ, doanh nghiệp phải bọc lốc bằng phương pháp khác hoặc đầu tư thêm thiết bị.

Quy trình chạy thử trước khi quyết định mua máy

Buổi demo nên được coi như một bài nghiệm thu kỹ thuật thu nhỏ, không phải chỉ xem máy chạy được hay không.

Bước 1: Mang đầy đủ mẫu đại diện

Tối thiểu nên có:

• Hộp nhỏ nhất.
• Hộp lớn nhất.
• Mã bán nhiều nhất.
• Hộp mềm nhất nếu cấu trúc giấy khác nhau.
• Lốc lớn nhất nếu có nhu cầu bọc multipack.

Tất cả phải là hộp thật có đủ khăn bên trong.

Bước 2: Chạy từng cỡ và lưu điều kiện đạt

Với mỗi mã, ghi lại loại film, khổ film, tốc độ conveyor, nhiệt tunnel và các cài đặt liên quan. Eastey lưu ý blower speed và conveyor speed cần thay đổi theo kích thước sản phẩm và đặc tính film, vì vậy không nên kỳ vọng một recipe tối ưu cho mọi size.

Bước 3: Kiểm tra thành phẩm sau nguội

Quan sát:

• Hai mặt rộng có bị lõm không.
• Miệng rút có bị ép vào trong không.
• Góc hộp có móp không.
• Màng có nhăn lớn không.
• Seal có kín và nằm đúng vị trí không.
• Hộp có xoay hoặc trượt trên băng không.

Nếu hộp lõm, thứ tự kiểm tra nên bắt đầu từ khổ màng và lực co, sau đó tới nhiệt và thời gian lưu. Không nên tăng nhiệt chỉ vì film chưa phẳng.

Bước 4: Bấm giờ đổi từ cỡ lớn sang cỡ nhỏ

Yêu cầu kỹ thuật viên đổi máy như trong sản xuất thật, sau đó bấm từ lúc dừng mã cũ đến khi mã mới tạo được sản phẩm đạt ổn định.

Nếu có recipe memory, hãy kiểm tra phần nào được gọi lại tự động và phần nào vẫn phải chỉnh tay.

Bước 5: Chạy một đoạn liên tục

Một vài sản phẩm đẹp chưa chứng minh máy ổn định. Nên cho máy chạy đủ lâu để quan sát khả năng cấp hộp, tracking film và transfer giữa các băng tải.

Bấm giờ một lần đổi cỡ và chạy liên tục đủ mẫu thường cho nhiều thông tin hơn việc chỉ xem con số “packs/hour” trên catalogue.

Khi nào nên nhờ đơn vị kỹ thuật tư vấn cấu hình?

Nên tư vấn kỹ thuật khi xưởng có nhiều cỡ hộp, vừa bọc đơn vừa bọc lốc hoặc cần ghép máy mới vào dây chuyền hiện tại. Những trường hợp này khó chọn model chỉ bằng một bảng kích thước.

Thông tin nên gửi gồm:

• Dài × rộng × cao của từng mã.
• Sản lượng mỗi mã/ca.
• Số lần đổi cỡ/ngày.
• Loại và khổ màng đang dùng.
• Nhu cầu single pack hay multipack.
• Kích thước lốc lớn nhất.
• Hình ảnh hoặc video dây chuyền hiện tại.
• Nguồn điện.
• Hệ thống khí nén nếu có.
• Kích thước mặt bằng.
• Chiều cao conveyor cần kết nối.

Một bảng đủ dữ liệu giúp loại ngay những model không đủ vùng hàn, cửa tunnel hoặc phạm vi điều chỉnh trước khi phải tổ chức chạy thử.

Kết luận: chọn máy cho hộp khăn giấy nhiều cỡ cần ưu tiên gì?

Khi chọn máy bọc màng co hộp khăn giấy rút, ba tiêu chí nên được đặt trước tốc độ tối đa.

Thứ nhất, phải kiểm tra cả hộp lớn nhất và hộp nhỏ nhất, đồng thời đưa lốc lớn nhất vào bài toán nếu doanh nghiệp có nhu cầu multipack. Máy phải đủ vùng hàn và cửa tunnel cho đầu lớn của dải nhưng vẫn cảm biến, cấp liệu và cắt túi ổn định ở đầu nhỏ.

Thứ hai, cần so sản lượng thực tế với số lần đổi cỡ để quyết định bán tự động hay tự động. Với dòng sản phẩm nhiều size, khả năng lưu recipe và thời gian changeover có thể tạo ra khác biệt lớn hơn vài trăm sản phẩm/giờ trên thông số danh nghĩa.

Thứ ba, luôn chạy thử bằng hộp khăn giấy thật có đầy đủ ruột khăn. Thành phẩm cần được kiểm tra về độ lõm mặt hộp, miệng rút, góc, đường hàn và độ phẳng màng trước khi quyết định đầu tư.

Doanh nghiệp có thể gửi Cường Thịnh Tech bảng kích thước tất cả mã hộp, sản lượng từng cỡ, nhu cầu bọc đơn/lốc, loại màng và hình ảnh mặt bằng để đối chiếu cấu hình máy bọc màng co tự động. Nếu có thể, nên mang cả hộp nhỏ nhất, hộp lớn nhất và mẫu lốc tới chạy thử để kiểm tra trực tiếp giới hạn của máy trước khi chốt model.
