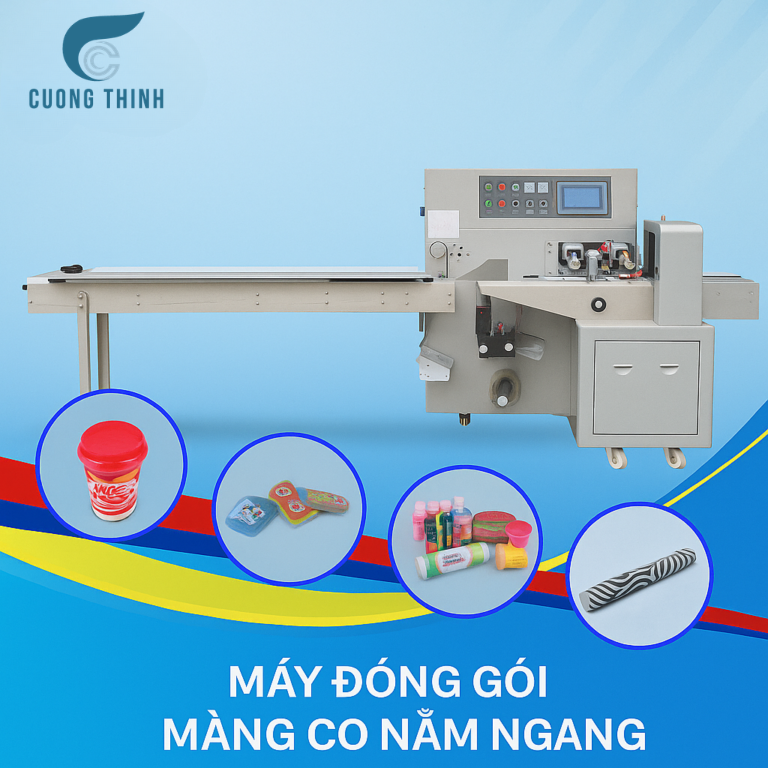

Máy đóng gói màng co nằm ngang là hệ thống đóng gói tự động tốc độ cao, được thiết kế để bao màng và co nhiệt liên tục cho các sản phẩm như mì ly, mì tô, hộp bánh, hộp kem, tuýp mỹ phẩm, chai xịt côn trùng và nhiều sản phẩm dạng hộp hoặc hình trụ khác.

Khác với máy cắt màng co chữ L thông thường, máy đóng gói nằm ngang đưa sản phẩm chạy liên tục trên băng tải, đồng thời thực hiện các công đoạn cấp màng, tạo túi, hàn cắt và chuyển sản phẩm sang hầm co nhiệt. Nhờ đó, thiết bị có thể đáp ứng các dây chuyền sản xuất cần năng suất cao, thành phẩm đồng đều và giảm sự phụ thuộc vào thao tác thủ công.

Dòng máy này phù hợp với nhà máy và xưởng sản xuất vừa hoặc lớn đang cần tự động hóa khâu đóng gói cho một nhóm sản phẩm có kích thước tương đối ổn định.

Máy đóng gói màng co nằm ngang là gì?

Máy đóng gói màng co nằm ngang là thiết bị sử dụng màng co dạng cuộn để bao quanh sản phẩm theo phương ngang. Sản phẩm được đặt trực tiếp lên băng tải, đi qua khu vực tạo túi và hàn cắt, sau đó được đưa vào hầm co nhiệt để màng co rút và ôm sát bề mặt.

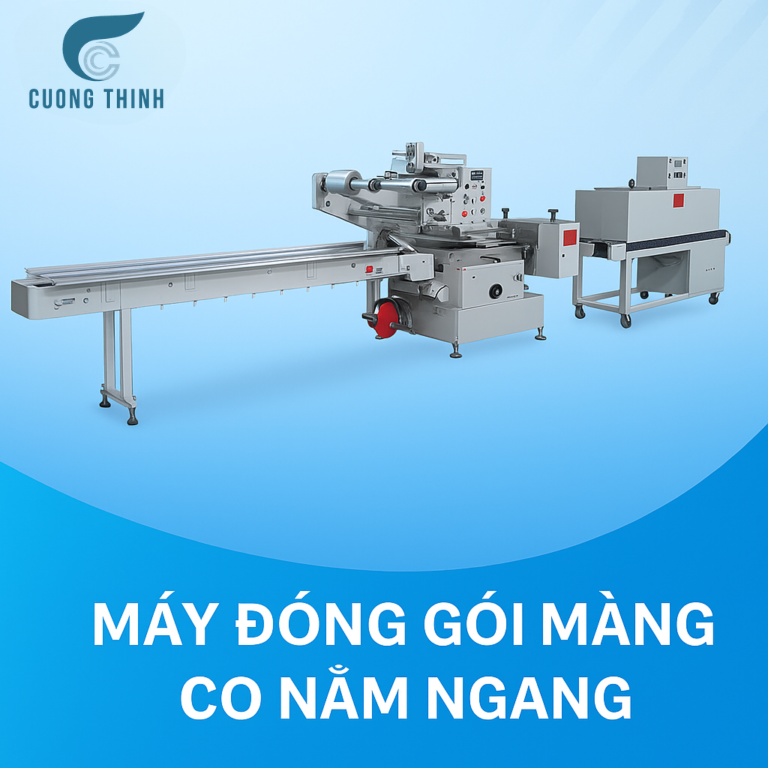

Một hệ thống hoàn chỉnh thường gồm hai bộ phận chính:

Máy đóng gói nằm ngang, thực hiện cấp màng, tạo túi và hàn cắt.
Máy co màng hoặc hầm co nhiệt, làm màng co rút và hoàn thiện bề mặt bao bì.

Toàn bộ quá trình được thực hiện liên tục trên băng tải. Người vận hành chủ yếu phụ trách cấp sản phẩm, theo dõi thông số và kiểm tra chất lượng thành phẩm.

Máy đóng gói màng co nằm ngang phù hợp với sản phẩm nào?

Máy phù hợp nhất với sản phẩm có hình dạng và kích thước ổn định, có thể di chuyển liên tục trên băng tải và cần đóng gói với tốc độ cao.

Các nhóm sản phẩm có thể tham khảo gồm:

Mì ly, mì tô và cốc thực phẩm.
Hộp bánh, hộp quà và hộp giấy.
Hộp kem, hộp mỹ phẩm.
Tuýp mỹ phẩm và tuýp dược phẩm.
Chai xịt côn trùng.
Chai lọ dạng trụ.
Sản phẩm công nghiệp nhẹ dạng hộp.
Các sản phẩm nhỏ cần bao màng co riêng từng đơn vị.

Đối với sản phẩm có hình dạng đặc biệt, dễ đổ, bề mặt nhạy nhiệt hoặc thay đổi kích thước thường xuyên, doanh nghiệp nên gửi mẫu thực tế để kiểm tra trước. Việc test mẫu giúp xác định chính xác khổ màng, vị trí đường hàn, tốc độ băng tải và nhiệt độ co phù hợp.

Đặc điểm nổi bật của máy đóng gói màng co nằm ngang

Đóng gói liên tục với tốc độ cao

Sản phẩm được cấp liên tục trên băng tải thay vì phải đặt riêng từng sản phẩm vào khuôn hàn. Thiết kế này giúp rút ngắn thời gian chờ giữa các chu kỳ và phù hợp với dây chuyền sản xuất hàng loạt.

Tốc độ thực tế còn phụ thuộc vào:

Chiều dài của sản phẩm.
Khoảng cách giữa các sản phẩm.
Chất liệu và độ dày màng.
Chất lượng cấp liệu đầu vào.
Yêu cầu về độ kín và hình thức thành phẩm.

Do đó, doanh nghiệp không nên chỉ dựa vào tốc độ tối đa của máy mà cần đánh giá năng suất trong điều kiện vận hành thực tế.

Sử dụng màng co dạng đơn một lớp

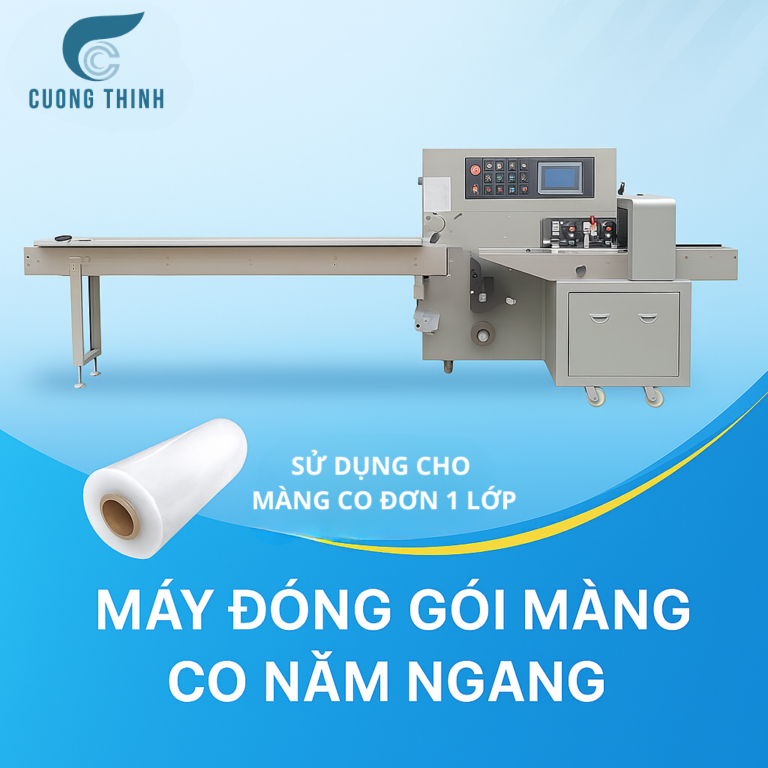

Máy đóng gói màng co nằm ngang sử dụng màng co POF đơn một lớp dạng cuộn. Các độ dày thông dụng có thể gồm:

12 micron.
15 micron.
19 micron.

Khổ màng cần được lựa chọn theo chiều rộng, chiều cao và chu vi thực tế của sản phẩm. Khổ màng quá rộng làm tăng lượng vật tư tiêu hao, trong khi khổ quá hẹp có thể khiến màng không bao phủ đủ hoặc đường hàn dễ bị căng, bung.

Điều khiển tự động bằng PLC

Hệ thống điều khiển lập trình giúp đồng bộ hoạt động giữa các bộ phận:

Băng tải cấp sản phẩm.
Bộ phận kéo màng.
Cơ cấu tạo túi.
Dao hàn và cắt.
Bộ phận đếm sản phẩm.
Băng tải chuyển sang hầm co nhiệt.

Các thông số như chiều dài túi, tốc độ đóng gói và nhiệt độ có thể được theo dõi hoặc điều chỉnh trên hệ thống điều khiển.

Có thể điều chỉnh theo sản phẩm

Tùy cấu hình, máy cho phép điều chỉnh:

Chiều cao băng tải.
Tốc độ cấp sản phẩm.
Chiều dài túi.
Nhiệt độ hàn.
Tốc độ băng tải hầm co.
Nhiệt độ trong buồng co.

Việc điều chỉnh đúng thông số giúp giảm tình trạng màng bị cháy, nhăn, thủng, co không đều hoặc đường hàn không chắc.

Kết cấu phù hợp môi trường sản xuất

Máy có kết cấu công nghiệp, trọng lượng lớn và được thiết kế để vận hành ổn định trong dây chuyền. Khung máy có thể sử dụng thép không gỉ hoặc kim loại sơn tĩnh điện tùy cấu hình.

Tuy nhiên, máy vẫn cần được đặt trong khu vực khô ráo, sạch sẽ, có nguồn điện phù hợp và đủ không gian cho việc cấp sản phẩm, vận hành, bảo trì.

Nguyên lý hoạt động của máy đóng gói màng co nằm ngang

Quy trình đóng gói được thực hiện theo các bước sau:

Bước 1: Cấp màng co

Cuộn màng POF đơn một lớp được lắp vào bộ phận cấp màng. Màng được dẫn qua hệ thống con lăn và bộ phận tạo túi.

Bước 2: Đưa sản phẩm lên băng tải

Sản phẩm được đặt hoặc cấp tự động lên băng tải theo khoảng cách đã cài đặt. Cảm biến nhận diện vị trí sản phẩm để đồng bộ với quá trình kéo màng và hàn cắt.

Bước 3: Bao màng quanh sản phẩm

Sản phẩm đi qua bộ phận tạo túi, màng được dẫn bao quanh thân sản phẩm theo chiều ngang.

Bước 4: Hàn và cắt màng

Dao hàn thực hiện đóng kín và cắt màng theo chiều dài đã cài đặt. Sản phẩm sau công đoạn này đã được bao trong một túi màng riêng.

Bước 5: Đưa sản phẩm vào hầm co nhiệt

Băng tải tiếp tục chuyển sản phẩm vào máy co màng. Nhiệt độ nóng làm màng co rút, ôm sát bề mặt sản phẩm.

Nhiệt độ vận hành tham khảo trên hệ thống nằm trong khoảng 160–190°C. Mức cài đặt thực tế cần căn cứ vào loại màng, độ dày màng, kích thước sản phẩm và tốc độ băng tải.

Bước 6: Làm nguội và kiểm tra thành phẩm

Sau khi ra khỏi hầm co, màng được làm nguội và ổn định hình dạng. Người vận hành kiểm tra đường hàn, độ căng, độ trong và mức độ ôm sát của màng trước khi chuyển sang công đoạn tiếp theo.

Thông số kỹ thuật máy đóng gói màng co nằm ngang

Tên sản phẩm	Mã	Thông số sản phẩm
Máy đóng gói	BZ002	Loại màng: PVC, POF, màng co nhiệt, v.v.
		Công suất định mức máy đóng gói: 4,5kW
		Nguồn điện máy chủ: 220V, 50Hz/60Hz
		Kích thước máy chủ: 5000 × 1170 × 1500mm
		Trọng lượng máy chủ: 1000kg
Máy co màng	BSS122	Công suất hầm co: 15,5kW
		Nguồn điện máy co màng: 380V, 50Hz/60Hz
		Kích thước máy co: 2600 × 600 × 1700mm
		Trọng lượng máy co màng: 600kg

Thông số trên cần được đối chiếu với cấu hình thực tế tại thời điểm đặt máy. Doanh nghiệp nên cung cấp thêm kích thước sản phẩm, sản lượng dự kiến và điều kiện nguồn điện tại xưởng để được tư vấn chính xác.

Ý nghĩa của các thông số kỹ thuật quan trọng

Công suất máy đóng gói 4,5kW

Đây là công suất định mức của máy chủ thực hiện các công đoạn cấp liệu, kéo màng, tạo túi, hàn và cắt. Công suất điện không đồng nghĩa trực tiếp với năng suất đóng gói.

Năng suất còn phụ thuộc vào chiều dài sản phẩm, khoảng cách cấp liệu, tốc độ phản hồi cảm biến và thời gian hàn.

Công suất hầm co 15,5kW

Hầm co cần công suất gia nhiệt lớn để đưa buồng co lên nhiệt độ vận hành và duy trì nhiệt ổn định khi sản phẩm đi qua liên tục.

Điện năng tiêu thụ thực tế có thể thay đổi theo:

Thời gian làm nóng ban đầu.
Nhiệt độ cài đặt.
Tốc độ băng tải.
Mức độ giữ nhiệt của hầm.
Tần suất dừng và khởi động máy.

Nguồn điện 220V và 380V

Máy chủ sử dụng nguồn điện 220V, trong khi máy co màng sử dụng nguồn điện 380V. Doanh nghiệp cần kiểm tra hệ thống điện tại xưởng trước khi lắp đặt.

Nguồn điện nên ổn định, có thiết bị bảo vệ quá tải, chống rò điện và hệ thống tiếp địa phù hợp.

Kích thước và trọng lượng máy

Tổng chiều dài của cả máy chủ và hầm co tương đối lớn. Vì vậy, khu vực lắp đặt cần tính thêm không gian cho:

Khu vực cấp sản phẩm.
Khu vực nhận thành phẩm.
Lối đi vận hành.
Không gian mở tủ điện.
Không gian bảo trì dao hàn và băng tải.
Hệ thống thông gió và thoát nhiệt.

Lợi ích khi sử dụng máy đóng gói màng co nằm ngang

Tăng năng suất đóng gói

Máy thực hiện liên tục các thao tác bao màng, hàn, cắt và chuyển sản phẩm vào hầm co. Điều này giúp giảm thời gian xử lý trên từng sản phẩm và đáp ứng tốt hơn khi sản lượng tăng.

Giảm sự phụ thuộc vào nhân công thủ công

Doanh nghiệp không cần sử dụng nhiều nhân sự cho các thao tác cắt màng, bao sản phẩm và đưa từng gói qua máy co.

Nhân sự vẫn cần thực hiện các công việc như:

Cấp sản phẩm.
Thay cuộn màng.
Theo dõi thông số.
Kiểm tra thành phẩm.
Xử lý khi máy cảnh báo lỗi.

Thành phẩm đồng đều hơn

Khi thông số được cài đặt phù hợp và nguyên liệu đầu vào ổn định, đường hàn và độ co của màng có độ đồng đều cao hơn so với đóng gói thủ công.

Bao bì sau co có thể giúp:

Hạn chế bụi bẩn.
Giảm trầy xước nhẹ.
Giữ sản phẩm gọn gàng.
Tăng tính đồng bộ khi trưng bày.
Hạn chế tình trạng bao bì bị mở trước khi đến tay khách hàng.

Kiểm soát lượng màng sử dụng

Chiều dài túi được cài đặt theo kích thước sản phẩm, giúp doanh nghiệp kiểm soát lượng màng sử dụng trên từng đơn vị hàng hóa.

Để tiết kiệm vật tư, cần tối ưu đồng thời:

Khổ màng.
Độ dày màng.
Chiều dài cắt.
Độ căng khi cấp màng.
Tỷ lệ sản phẩm phải đóng gói lại.

Hỗ trợ chuẩn hóa dây chuyền

Máy phù hợp với doanh nghiệp muốn xây dựng quy trình đóng gói ổn định, có thể đo lường năng suất và kiểm soát chất lượng theo từng ca sản xuất.

Máy đóng gói màng co nằm ngang phù hợp với doanh nghiệp nào?

Thiết bị phù hợp khi doanh nghiệp có các điều kiện sau:

Sản xuất số lượng lớn hoặc liên tục.
Sản phẩm có kích thước tương đối cố định.
Cần tốc độ đóng gói cao.
Muốn giảm thao tác thủ công.
Có mặt bằng đủ để bố trí hệ thống.
Có nguồn điện 220V và 380V phù hợp.
Có nhân sự kỹ thuật vận hành và bảo trì cơ bản.
Muốn đồng bộ hình thức bao bì thành phẩm.

Các ngành có thể tham khảo gồm:

Thực phẩm đóng cốc và đóng hộp.
Mì ăn liền.
Bánh kẹo.
Mỹ phẩm.
Dược phẩm.
Hóa mỹ phẩm.
Hàng tiêu dùng.
Sản xuất chai lọ và sản phẩm dạng trụ.

Khi nào không nên chọn máy đóng gói màng co nằm ngang?

Máy có thể chưa phải lựa chọn phù hợp nếu:

Sản lượng đóng gói thấp.
Doanh nghiệp thường xuyên thay đổi kích thước sản phẩm.
Mỗi ngày chỉ đóng số lượng nhỏ theo từng đơn hàng.
Sản phẩm không ổn định khi chạy trên băng tải.
Cần đóng nhiều sản phẩm thành một lốc lớn.
Không có nguồn điện 380V cho hầm co.
Mặt bằng không đủ để bố trí dây chuyền.
Doanh nghiệp cần một máy linh hoạt để chạy nhiều mã hàng khác nhau.

Trong các trường hợp này, máy bọc màng co chữ L bán tự động, máy cắt màng co chữ L tự động hoặc một cấu hình đóng gói khác có thể phù hợp hơn.

Lưu ý quan trọng trước khi lựa chọn máy

Máy phù hợp nhất với một dòng sản phẩm ổn định

Máy đóng gói màng co nằm ngang thường được thiết kế và căn chỉnh theo một nhóm sản phẩm có kích thước cố định. Khi thay đổi sang sản phẩm có kích thước chênh lệch lớn, doanh nghiệp có thể phải điều chỉnh lại bộ phận tạo túi, vị trí cảm biến, khổ màng và thông số hàn cắt.

Vì vậy, trước khi đầu tư cần xác định:

Có bao nhiêu mã sản phẩm cần chạy?
Kích thước giữa các mã chênh lệch bao nhiêu?
Tần suất đổi mẫu trong ngày?
Mỗi mã sản phẩm có sản lượng bao nhiêu?

Cần chọn đúng loại màng

Theo cấu hình vận hành, máy sử dụng màng co POF đơn một lớp, không sử dụng màng co đôi hai lớp theo cách chạy của máy chữ L.

Màng cần đáp ứng các yêu cầu:

Khổ màng phù hợp.
Độ dày đồng đều.
Độ co ổn định.
Bề mặt cuộn phẳng.
Không bị lệch biên hoặc nhăn cuộn.
Phù hợp với nhiệt độ và tốc độ của hầm co.

Không nên chọn máy chỉ dựa vào tốc độ tối đa

Tốc độ cao chỉ có ý nghĩa khi toàn bộ dây chuyền được đồng bộ. Máy đóng gói có thể phải giảm tốc nếu:

Sản phẩm cấp vào không đều.
Sản phẩm dễ nghiêng hoặc đổ.
Màng kéo không ổn định.
Đường hàn cần nhiều thời gian hơn.
Hầm co chưa đủ khả năng xử lý lượng sản phẩm đầu vào.
Công đoạn nhận và xếp thành phẩm bị ùn tắc.

Doanh nghiệp nên yêu cầu chạy thử ở mức sản lượng dự kiến thay vì chỉ xem máy chạy không tải.

Các lỗi thường gặp khi vận hành máy

Màng co bị nhăn

Nguyên nhân có thể do nhiệt phân bố chưa đều, tốc độ băng tải quá nhanh, luồng gió không phù hợp hoặc màng có độ co không ổn định.

Màng bị cháy hoặc thủng

Cần kiểm tra nhiệt độ, tốc độ băng tải, độ dày màng và khoảng cách giữa sản phẩm với nguồn nhiệt.

Đường hàn dễ bung

Có thể do nhiệt hàn thấp, thời gian hàn chưa đủ, dao hàn bẩn, màng bị lệch hoặc lực ép không đều.

Chiều dài túi không ổn định

Cần kiểm tra cảm biến, bộ kéo màng, độ căng cuộn màng và thông số chiều dài đã cài đặt.

Sản phẩm bị lệch trên băng tải

Nguyên nhân thường đến từ việc cấp liệu không đúng vị trí, khoảng cách sản phẩm không đều hoặc băng tải chưa được căn chỉnh.

Hướng dẫn vận hành an toàn

Kiểm tra nguồn điện trước khi khởi động.
Không đưa tay vào khu vực dao hàn khi máy đang hoạt động.
Không mở bộ phận che chắn khi máy chưa dừng hoàn toàn.
Làm nóng hầm co đến nhiệt độ ổn định trước khi chạy hàng.
Chạy thử một số sản phẩm để kiểm tra đường hàn và độ co.
Không tự ý thay đổi thông số điện hoặc cảm biến khi chưa được hướng dẫn.
Dừng máy khi phát hiện tiếng động bất thường, mùi khét hoặc cảnh báo lỗi.
Sử dụng găng tay phù hợp khi thao tác gần khu vực có nhiệt.
Ngắt nguồn điện trước khi vệ sinh và bảo trì.

Bảo trì máy đóng gói màng co nằm ngang

Bảo trì định kỳ giúp hạn chế dừng máy đột xuất và giữ chất lượng đóng gói ổn định.

Các hạng mục cần kiểm tra gồm:

Vệ sinh dao hàn.
Kiểm tra dây nhiệt và lớp cách nhiệt.
Kiểm tra cảm biến nhận diện sản phẩm.
Làm sạch con lăn kéo màng.
Kiểm tra độ căng và độ lệch của băng tải.
Kiểm tra quạt tuần hoàn trong hầm co.
Kiểm tra điện trở gia nhiệt.
Làm sạch bụi trong tủ điện.
Kiểm tra đầu nối điện và thiết bị bảo vệ.
Bôi trơn các bộ phận chuyển động theo hướng dẫn kỹ thuật.

Tần suất bảo trì nên căn cứ vào số giờ vận hành, môi trường sản xuất và tình trạng thực tế của thiết bị.

Mua máy đóng gói màng co nằm ngang tại Cường Thịnh

Cường Thịnh cung cấp giải pháp máy bọc màng co cho nhiều nhóm sản phẩm và quy mô sản xuất khác nhau. Thay vì lựa chọn máy chỉ theo mẫu có sẵn, doanh nghiệp nên gửi thông tin sản phẩm để được đánh giá cấu hình phù hợp.

Quy trình tư vấn có thể gồm:

Tiếp nhận hình ảnh và kích thước sản phẩm.
Xác định sản lượng mục tiêu.
Đánh giá loại màng phù hợp.
Tư vấn cấu hình máy và hầm co.
Test mẫu thực tế.
Hướng dẫn vận hành.
Hỗ trợ kỹ thuật và bảo trì sau bán hàng.

Kết luận

Máy đóng gói màng co nằm ngang giá tốt là giải pháp phù hợp cho doanh nghiệp cần tự động hóa quá trình bao màng, hàn cắt và co nhiệt với tốc độ cao. Thiết bị giúp tăng năng suất, giảm thao tác thủ công và chuẩn hóa chất lượng bao bì cho các sản phẩm như mì ly, mì tô, hộp bánh, hộp kem, tuýp mỹ phẩm và chai lọ dạng trụ.

Tuy nhiên, hiệu quả đầu tư phụ thuộc vào mức độ phù hợp giữa máy với sản phẩm, sản lượng, loại màng, mặt bằng và nguồn điện của doanh nghiệp. Trước khi đặt máy, nên thực hiện test mẫu và đánh giá tốc độ vận hành thực tế.

Doanh nghiệp có nhu cầu tư vấn có thể gửi hình ảnh, kích thước, trọng lượng, sản lượng và yêu cầu đóng gói cho Cường Thịnh để được đề xuất cấu hình phù hợp, tránh đầu tư máy dư công suất hoặc không đáp ứng đúng sản phẩm.
